  • 使用状态设计模式
作者：
发布于 2014年12月28日（最后更新：2015年1月16日）

使用状态设计模式解决简单的信号灯问题

评分：3.8/5（146票）
*****
再次使用 IDE CodeGear C++Builder 2007

  • 下载源代码 - 6.18 KB


    • 简介

    在本文中，我将使用良好的编程实践来解释状态（State）设计模式的用法。本文以一个我们可以在不同时间间隔下开发的简单问题——信号灯——为例。



    状态模式

    它被认为是行为型模式之一，其核心思想是允许一个对象在其内部状态改变时改变其行为。

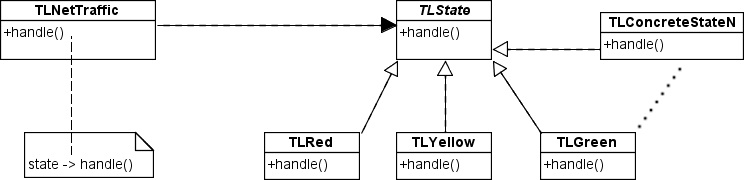

    这里我们可以看到状态模式的类图，图中使用了合适的类名。



    图示解释了各个参与者及其定义。


    • 上下文（Context）| TLNetTraffic：此类可以包含不同的状态。

    • 状态（State）| TLState：为所有具体状态定义一个公共接口或抽象类，它们总是实现相同的接口或继承自同一个抽象类。

    • 具体状态（ConcreteState）| TL {Red, Yellow, Green}：为每个具体状态实现与上下文某一状态相关联的行为。


    实现

    我们必须具备足够且必要的面向对象编程（OOP）知识，尤其是对指针的理解。


    ……我们定义了上下文类（Context Class），注意，它以红灯（Red Light）状态启动。


    ¨TLNetTraffic.h¨
    1
    2
    3
    4
    5
    6
    7
    8
    9

    class TLNetTraffic
{
	private:
		TLState* _state;
	public:
		TLNetTraffic();
		void setState ( TLState* state );
		void Handle();
};


    ¨TLNetTraffic.cpp¨
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14

    TLNetTraffic::TLNetTraffic()
{
	_state = new TLRed(this);
}

void TLNetTraffic::setState ( TLState* state )
{
	_state = state;
}

void TLNetTraffic::Handle ()
{
	_state->Handle();
}


    ……所有可实现的状态都共用的抽象类，使用 Handle() 方法作为状态切换的接口，该方法应由派生类重写。


    ¨TLState.h¨
    1
    2
    3
    4
    5

    class TLState
{
  public:
	 virtual void Handle() = 0;
};


    ……当然，每个状态都是独立的。请注意，这三个状态的实现方式是相同的，但这并非总是如此，具体取决于每个状态需要怎样的实现。

    ¨TLRed.h¨
    1
    2
    3
    4
    5
    6
    7
    8
    9

    class TLRed: public TLState
{
	private:
		TLNetTraffic* _context;

	public:
		TLRed(TLNetTraffic* context);
		void Handle();
};


    ¨TLRed.cpp¨
    1
    2
    3
    4
    5
    6
    7

    TLRed::TLRed(TLNetTraffic* context): _context(context) {};

void TLRed::Handle()
{
	printf("Red Light\n");
	_context->setState( new TLGreen(_context) );
}



    ¨TLGreen.h¨
    1
    2
    3
    4
    5
    6
    7
    8
    9

    class TLGreen: public TLState
{
	private:
		TLNetTraffic* _context;

	public:
		TLGreen(TLNetTraffic* context);
		void Handle();
};


    ¨TLGreen.cpp¨
    1
    2
    3
    4
    5
    6
    7

    TLGreen::TLGreen(TLNetTraffic* context): _context(context) {};

void TLGreen::Handle()
{
	printf("Green Light\n");
	_context->setState( new TLYellow(_context) );
}



    ¨TLYellow.h¨
    1
    2
    3
    4
    5
    6
    7
    8
    9

    class TLYellow: public TLState
{
	private:
		TLNetTraffic* _context;

	public:
		TLYellow(TLNetTraffic* context);
		void Handle();
};


    ¨TLYellow.cpp¨
    1
    2
    3
    4
    5
    6
    7

    TLYellow::TLYellow(TLNetTraffic* context): _context(context) {};

void TLYellow::Handle()
{
	printf("Yellow Light\n");
	_context->setState( new TLRed(_context) );
}




    ……再次是 main 函数。我们使用 <time.h> 库来按时间间隔改变状态。


    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22

    int main (int argc, char* argv[])
{
	TLNetTraffic netTraffic;

	int count = 0, i=0;
	int seconds;

	while(1)
	{
	   if (i%3==0)
		  printf("---------\nSession %d\n---------\n", ((i+1)/3)+1 );

	   if (count == 0) seconds =6, count = 1;
		   else if (count == 1) seconds = 4, count = 2;
			   else if (count == 2) seconds = 5, count = 0;

	   sleep( (clock_t)seconds * CLOCKS_PER_SEC );
	   netTraffic.Handle();
	   i++;
	}
	return 0;
}



    核心思想是按照时间间隔{红灯（6秒），绿灯（4秒），黄灯（5秒）}无限循环地改变灯光状态，模拟公路上任何交通信号灯的正常工作，其中使用的某些数据可能不准确。


    ……当然少不了 sleep() 函数，它在每次迭代中维持时间间隔。

    1
    2
    3
    4
    5
    6

    void sleep( clock_t wait )
{
   clock_t goal;
   goal = wait + clock();
   while( goal > clock() );
}


    将会产生如下输出


---------
Session 1
---------
Red Light
Green Light
Yellow Light
---------
Session 2
---------
Red Light
Green Light
Yellow Light
---------
Session 3
---------
… and so on


    结论

    在当今所有的编程工作中，都应该正确使用各种反馈和已定义的设计模式。在我们的实现中，通过运用模式和技巧解决了一个问题，其能力得以体现。幸运的是，我会继续为大家努力。



    关于设计模式的推荐书目

    • Steve Holzner, PhD. (2006). Design Patterns for Dummies.（《设计模式傻瓜书》）

    • Eric Freeman, Elizabeth Freeman, Kathy Sierra, Bert Bates. (2004). Your Brain on Design Patterns Head First Design Patterns.（《深入浅出设计模式》）

    • James W. Cooper. (2000). JAVATM Design Patterns : A Tutorial.（《Java设计模式：教程》）

    • Erich Gamma, Richard Helm, Ralph Johnson, Jhon Vlissides. (1998). Design Patterns. Gang of Four.（《设计模式》，“四人帮”）
